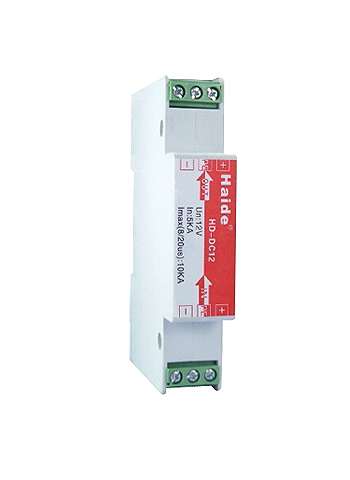

攝像槍電源防雷器
R弱電電源專用電涌保護器，依據IEC電涌保護器的標準設計，箝位準確，殘壓極低，串聯(lián)安裝于弱電供電接入線路端。
|
型 號 |
HD-DC12 |
HD-AC24 |
HD-AC220 |
|
標稱工作電壓Un |
12V |
24V |
220V |
|
最大持續(xù)工作電壓Uc |
16V |
32V |
275V |
|
標稱放電電流In（8/20us） |
5KA |
5KA |
5KA |
|
最大放電電流Imax（8/20us） |
10KA |
10KA |
10KA |
|
電壓保護水平Up |
150V |
200V |
1.1KV |
|
外形尺寸 |
90×62×18mm |
||
|
響應時間Ta |
≤25ns |
||
|
漏電流Ir |
<5μA |
||
|
額定負載電流IL |
1A |
||
|
保護等級 |
IP30 |
||
|
外殼材料 |
防火阻燃性材料 |
||
|
接線方式 |
串聯(lián) |
||

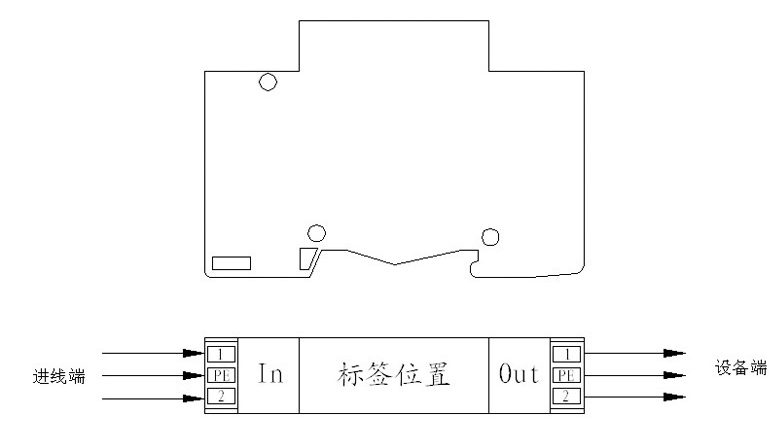

安裝方法：
電源相線（L）（+）、零線（N）（-）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
