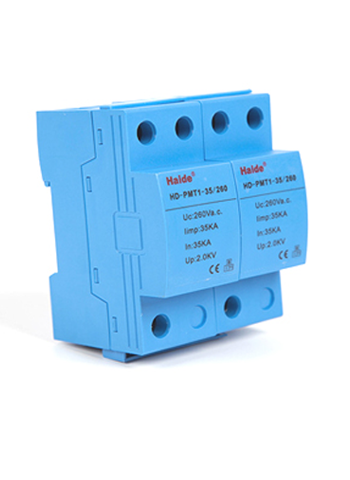

I級單相配電電源防雷模塊
性能簡介:
本產品主要是應用于主配電系統的I級雷電涌保護器。具有雷電承受能力強達35KA(Iimp),電壓保護水平低(≤2.5KV),故障率極低,無漏流,斷續流能力強(25KA),無電弧外泄等優點。可以組合成2P、3P、4P結構,適用于TT/TN/IT電網類型。是主配電屏、總配電柜、總開關處一級雷電防護的最佳選擇。
技術參數表:


						型號

						HD-PMT1-15/260

						HD-PMT1-25/260

						HD-PMT1-35/260

						依據IEC61643-11,SPD

						I/T1

						I/T1

						I/T1

						模組數

						2P

						2P

						2P

						適用電網類型

						 TT/TN-S/TN-C-S  TN-C/IT  TT/TN-S/TN-C-S
						標稱電壓Uo

						220V

						220V

						220V

						最大持續工作電壓Uc

						260V

						260V

						260V

						沖擊電流Iimp

						15KA

						25KA

						35KA

						電壓保護水平Up

						2.5KV

						短路耐受電流

						25KA

						響應時間

						100ns

						前置熔斷器

						125A gL/gG

						漏電流

						<5uA

						連接線徑

						6mm2

						工作溫度

						-40℃至+70℃

						濕度

						95%

						海拔高度

						2000m

						防護等級

						IP20

						阻燃等級UL94

						V0

						安裝

						卡接于35mm電氣導軌

						保護模式

						L/N-PE

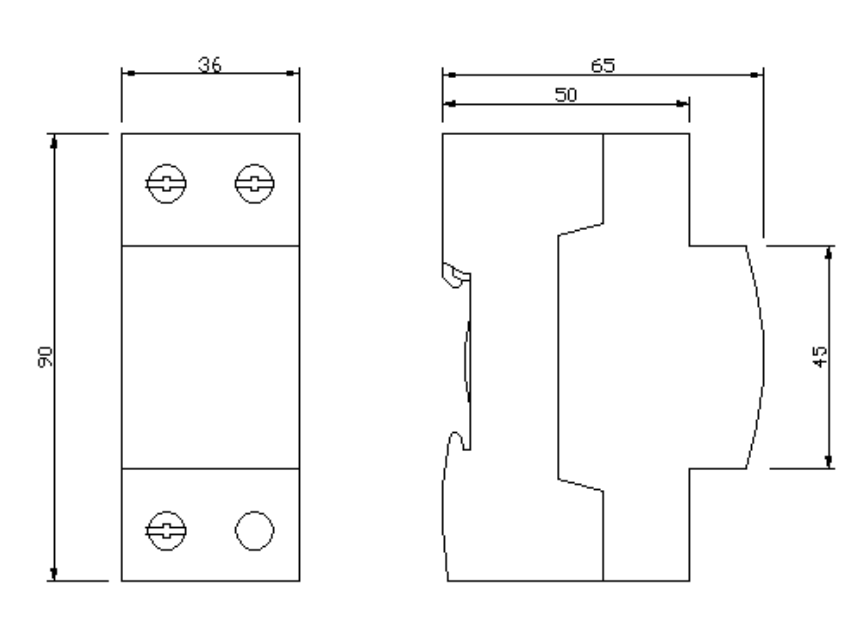

						外形尺寸

						72*90*65mm

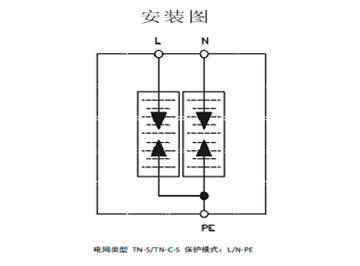

安裝方法:
	遠距離架空進線在進入建筑物時將零線重復接地。
電源相線(L)、零線(N)分別接入電涌保護器相應接線端子,保證牢固及可靠,將避雷器接地端與防雷地線(推薦接地電阻≤4Ω)作良好電氣連接。
建議導線規格:不小于6平方,導線要求短、直。
