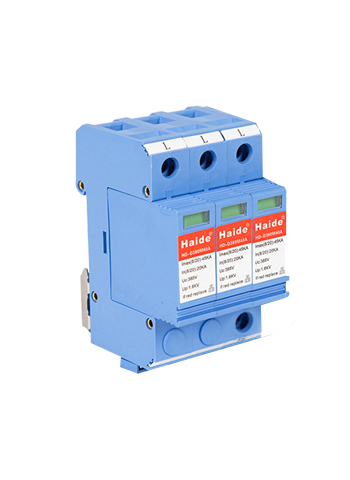

新Ⅱ級電源防雷模塊
性能簡介
低壓配電系統電涌保護器，依據IEC標準設計，具有失效檢測指示、可插拔更換防雷模塊，具備極大的雷電流泄放能力，適用于建筑物電源系統的二、三級防雷，35毫米標準導軌安裝，維護極為方便，此級防雷器并聯于線路中，對后接設備的功率無限制。
技術參數表
型 號
HD-D380M40A
標稱工作電壓Un
380V
最大持續工作電壓Uc
385V
標稱放電電流In（8/20us）
20KA
最大放電電流Imax（8/20us）
45KA
電壓保護水平Up
1.6KV

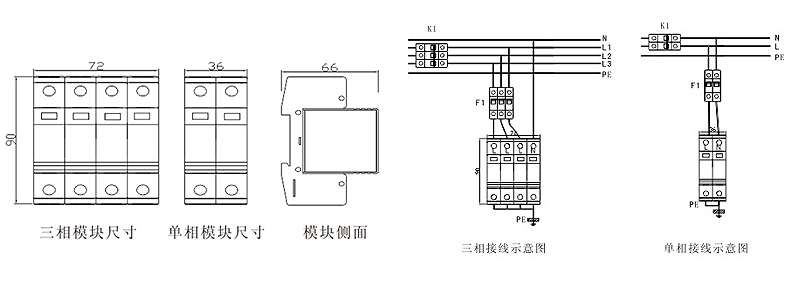

外形尺寸
72/54/36×90×66mm
響應時間Ta
≤25ns
工作溫度范圍Tup
-40℃至+70℃
最小安裝導體截面
6mm2多股線
保護等級
IP20
外殼材料
防火阻燃性材料
接線方式
并聯
保護方式
4+0/2+0
執行標準
GB18802.1-2011
試驗測試類別
T2
安裝方法
遠距離架空進線在進入建筑物時將零線重復接地。
電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
建議導線規格：不小于6平方，導線要求短、直。
